INTRODUZIONE AI CILINDERS IDRAULICI CRANE E DUE

I cilindri idraulici sono attuatori meccanici vitali che utilizzano fluido idraulico pressurizzato per generare forza e movimento lineari. Giocano un ruolo centrale nei macchinari e nelle attrezzature di sollevamento del servizio pesante, convertendo l'energia idraulica in produzione meccanica. Questi componenti sono particolarmente fondamentali nelle applicazioni in cui sono richiesti un movimento elevato e preciso, come nelle gru e nelle attrezzature di livello industriale.

Nei sistemi di gru e ambienti per impieghi pesanti, le prestazioni e l'affidabilità dei cilindri idraulici incidono direttamente sull'efficienza operativa e sulla sicurezza. Dal sollevamento di carichi enormi alla stabilizzazione di elementi strutturali, il cilindro idraulico giusto può determinare l'efficacia di un sistema in condizioni di lavoro estreme. La selezione di un cilindro adatto non è solo una questione di specifiche di corrispondenza, ma comporta una valutazione di fattori quali capacità di pressione, richieste di carico, lunghezza dell'ictus, configurazione di montaggio e resilienza ambientale.

Questo articolo fornisce una panoramica approfondita dei cilindri idraulici, concentrandosi sulla loro applicazione in gru e macchinari per impieghi pesanti. Esplora anche diversi tipi di cilindri, la loro costruzione e funzionalità, i criteri di selezione delle chiavi, le strategie di manutenzione e le tecnologie emergenti che modellano il futuro dell'attuazione idraulica.

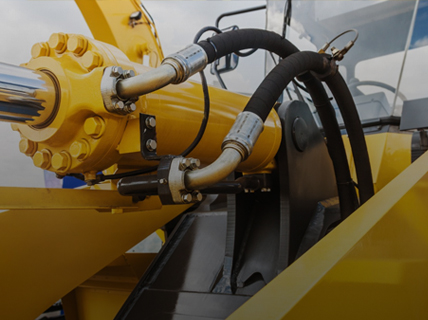

Comprensione dei cilindri idraulici

I cilindri idraulici sono dispositivi meccanici che producono movimento e forza lineari attraverso l'uso di fluido idraulico incomprimibile. Sono parte integrante dei sistemi idraulici utilizzati nelle apparecchiature industriali, di costruzione e mobile.

Cos'è un cilindro idraulico?

Nel suo centro, un cilindro idraulico è costituito da una canna cilindrica, un pistone collegato a una biella e tappi terminali. La funzione di base prevede il fluido pressurioso su un lato del pistone per creare movimento nell'asta. La pressione del fluido costringe il pistone ad estendersi o a ritirare, producendo movimento lineare.

Principi operativi di base

I cilindri idraulici operano in base alla legge di Pascal, che afferma che la pressione applicata a un fluido confinato viene trasmessa equamente in tutte le direzioni. Quando il fluido idraulico viene pompato in un lato del cilindro, la pressione fa muovere il pistone. La forza generata dipende dalla pressione del fluido e dalla superficie del pistone.

Componenti chiave di un cilindro idraulico

• Canna cilindro : Ospita il pistone e mantiene il fluido pressurizzato.
• Pistone e pistone asta : Converte la pressione del fluido in movimento meccanico.
• Tappi di fine : Sigillare entrambe le estremità della canna e supporta il flusso di asta e fluido.
• Sigilli e guarnizioni : Prevenire perdite interne ed esterne.
• Porti : Consenti al fluido idraulico di entrare e uscire dal cilindro.

Tipi di cilindri idraulici

I cilindri idraulici sono disponibili in diversi progetti, ciascuno adatto a specifiche esigenze operative e configurazioni meccaniche. La scelta del tipo di cilindro influisce sulle prestazioni complessive, l'efficienza e la vita del sistema. Di seguito sono riportati i tipi più comuni utilizzati nelle applicazioni per macchinari di gru e carre.

Cilindri a recitazione singola

Descrizione e funzione:
I cilindri a recitazione singola sono progettati per applicare la forza in una sola direzione, tipicamente estensione. Il fluido idraulico entra attraverso un'unica porta, spingendo il pistone verso l'esterno. La corsa di ritorno si ottiene di solito attraverso una forza esterna, come la gravità o una molla.

Vantaggi:

• Design semplice e costo inferiore
• Meno componenti portano a una manutenzione più facile
• Oschificato per operazioni verticali come il sollevamento

Svantaggi:

• Limitato alla forza unica
• Forza di ritorno esterna necessaria
• Meno controllo sul movimento di retrazione

Applicazioni tipiche:

• Piattaforme di sollevamento
• Letti per camion per cassone ribaltabile
• Attrezzatura di pressione con ritorno assistito da gravità

Cilindri a doppia recitazione

Descrizione e funzione:
I cilindri a doppia recitazione usano la pressione idraulica per spostare il pistone in entrambe le direzioni: estensione e retrazione. Due porte controllano il flusso di fluido su entrambi i lati del pistone.

Vantaggi:

• Fornisce forza in entrambe le direzioni
• Maggiore controllo sul movimento
• Adatto per applicazioni orizzontali e verticali

Svantaggi:

• Più complesso dei cilindri a recitazione singoli
• Costo leggermente più alto
• Richiede sistemi di controllo più precisi

Applicazioni tipiche:

• Boom della gru mobile
• Attrezzatura da costruzione
• Presse industriali e sistemi di bloccaggio

Cilindri telescopici

Descrizione e funzione:
I cilindri telescopici dispongono di più stadi nidificati o maniche che si estendono in sequenza. Questo design consente una corsa più lunga in una lunghezza retratta compatta.

Vantaggi:

• Efficienza dello spazio con portata estesa
• Ideale per le applicazioni che necessitano di una lunga estensione
• Fornisce capacità di sollevamento elevate

Svantaggi:

• Costruzione più complessa
• Costo più elevato di riparazione e manutenzione
• Suscettibile all'usura se non adeguatamente mantenuta

Applicazioni tipiche:

• Gru montate su camion
• Piattaforme di sollevamento aerea
• Trailer agricoli e corpi discarici

Cilindri saldati

Descrizione e funzione:
I cilindri saldati hanno i loro tappi terminali saldati direttamente alla canna del cilindro, formando un design compatto e durevole. Questi sono in genere utilizzati in applicazioni esigenti a causa della loro forza e di basso profilo.

Vantaggi:

• Struttura forte e sigillata
• Compatto e salvaspazio
• Adatto per ambienti ad alta pressione

Svantaggi:

• Difficile da smontare per la manutenzione
• Non ideale per sistemi frequentemente serviti

Applicazioni tipiche:

• Macchinari a terra
• Gru a servizio pesante
• Caricatori industriali e attrezzature compatte

Cilindri a biellano

Descrizione e funzione:
I cilindri a biellano usano aste filettate esterne per tenere in posizione i tappi terminali, rendendoli più facili da servire e smontare.

Vantaggi:

• Semplice manutenzione e sostituzione della parte
• Componenti standardizzati
• Comunemente disponibile ed economico

Svantaggi:

• Meno robusto per le operazioni estreme
• Ingombrante a causa delle barre cravatte
• Potenziale per l'allentamento dell'asta in impostazioni ad alta vibrazione

Applicazioni tipiche:

• Sistemi di automazione di fabbrica
• Attrezzatura per la movimentazione del materiale
• Macchinari industriali leggeri

Ogni tipo di cilindro idraulico ha caratteristiche strutturali uniche e caratteristiche delle prestazioni. La scelta di quella corretta dipende da fattori specifici dell'applicazione come direzione della forza, limitazioni di spazio, requisiti di carico e accessibilità alla manutenzione.

Cilindri idraulici della gru : Applicazioni specifiche

I cilindri idraulici sono essenziali per la funzionalità delle gru, fornendo la forza e il controllo necessari per il sollevamento, il abbassamento, l'estensione e la rotazione di carichi pesanti. Questi cilindri sono progettati per resistere ad alte pressioni, movimento ripetitivo e condizioni ambientali diverse. A seconda del tipo di gru e del caso d'uso, i cilindri idraulici sono personalizzati per soddisfare requisiti meccanici e di sicurezza specifici.

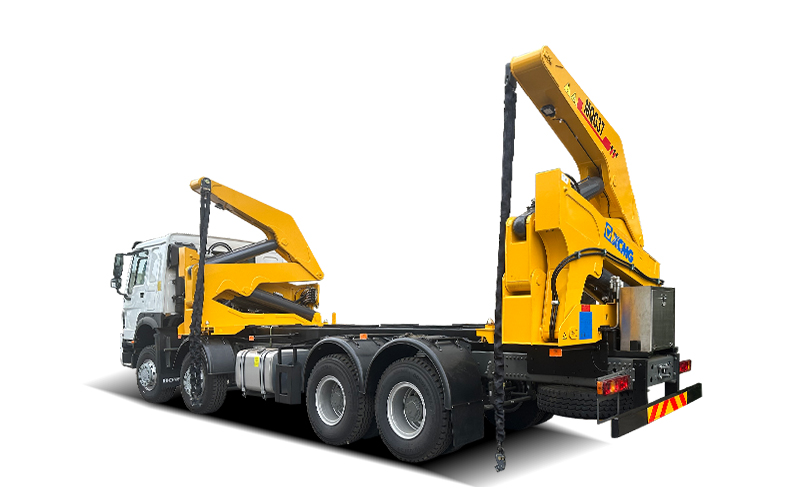

Utilizzare nelle gru mobili

Le gru mobili, spesso montate su camion o basi crawler, si basano fortemente su cilindri idraulici per l'articolazione del boom, il telescoping, lo spiegamento degli indicini e il sollevamento del carico. Questi cilindri devono funzionare sotto carichi dinamici e angoli variabili mantenendo un controllo preciso.

Caratteristiche chiave:

• Materiali ad alta resistenza per supportare il sollevamento pesante
• Cilindri compatti e ad alta pressione per l'estensione del boom
• Cilindri telescopici per fornire una portata più lunga in una forma compatta

Aree di applicazione:

• Movimento del boom telescopico
• Estensione e ritrattatura
• Sistemi di stabilizzazione

Utilizzare in gru sopraelettriche

Le gru a levature, tipicamente utilizzate negli impianti industriali e manifatturieri, utilizzano cilindri idraulici per il movimento del sollevamento e del carrello, in particolare nei progetti in cui i motori elettrici sono completati o sostituiti da unità idrauliche.

Caratteristiche chiave:

• Controllo del movimento regolare e ripetibile
• Cilindri saldati compatti per risparmiare spazio
• Meccanismi di blocco di sicurezza e di sicurezza

Aree di applicazione:

• Meccanismi di sollevamento verticale
• Attuazione del ponte e del carrello
• Fatte di frenata di emergenza o di tensione del carico

Utilizzare nelle gru da costruzione

Le gru da costruzione, tra cui gru a torre e gru a terra rough, affrontano alti carichi strutturali e spesso operano in condizioni esterne dure. I cilindri idraulici utilizzati in queste gru devono fornire un'elevata capacità di carico, durata e resistenza alla corrosione.

Caratteristiche chiave:

• Rivestimenti resistenti alla corrosione per uso esterno
• Costruzione pesante per funzionamento ad alto ciclo
• Sigilli e tergicristalli progettati per ambienti sporchi o abrasivi

Aree di applicazione:

• Meccanismi di luffing e slewing
• Sezioni del braccio telescopico
• Sistemi di movimentazione e posizionamento del carico

Considerazioni sul design per i cilindri di gru

Durante la progettazione o la selezione di cilindri idraulici per applicazioni di gru, i seguenti fattori sono in genere prioritari:

• Capacità del cuscinetto di carico: Le gru gestiscono spesso carichi dinamici e fluttuanti. I cilindri devono essere in grado di resistere a carichi statici e shock.
• Controllo di precisione: Il controllo regolare e accurato è vitale per la sicurezza durante il sollevamento e il posizionamento.
• Requisiti di sicurezza: Le valvole di bloccaggio integrate, i dispositivi di scarico della pressione e i sistemi ridondanti aiutano a prevenire incidenti.
• Resistenza ambientale: Le gru esterne richiedono protezione contro umidità, polvere, esposizione ai raggi UV e fluttuazioni di temperatura.
• Servibilità: Nelle operazioni mobili, è essenziale la capacità di ispezionare e mantenere i cilindri senza tempi di inattività significativi.

I cilindri idraulici nelle gru sono più di semplici attuatori: sono componenti critici per la sicurezza che contribuiscono sia all'efficienza che all'affidabilità dei sistemi di sollevamento.

Cilindri idraulici per impieghi pesanti: applicazioni specifiche

I cilindri idraulici per impieghi pesanti sono progettati per compiti esigenti che comportano forza estrema, alta pressione e funzionamento continuo. Questi cilindri sono componenti fondamentali in settori come la costruzione, il mining e la produzione pesante, in cui le prestazioni e l'affidabilità delle attrezzature sono fondamentali. Le loro robuste costruzioni e caratteristiche di design specializzate consentono loro di funzionare efficacemente in condizioni di lavoro dure e ambienti ad alto carico.

Utilizzare nell'attrezzatura a carico della terra

I macchinari a terra come escavatori, bulldozer e caricatori di ruote dipendono da cilindri idraulici per scavare, sollevare, spingere e sterzare le operazioni. Queste applicazioni richiedono cilindri con forza di uscita elevata, resistenza all'abrasione e durata di lunga durata.

Ruoli chiave:

• Arm, boom e articolazione del secchio negli escavatori
• Sollevamento della lama e inclinazione nei bulldozer
• Controllo dello sterzo e del secchio nei caricatori

Requisiti di progettazione:

• Superfici indurite per resistere allo sporco e all'impatto
• Barili a parete pesante per gestire elevate pressioni interne
• Sigilli affidabili per prevenire la contaminazione

Utilizzare nell'attrezzatura mineraria

Le operazioni minerarie coinvolgono macchinari su larga scala e ad alto impatto come frantumati di roccia, impianti di perforazione e camion di trasporto. I cilindri idraulici utilizzati in queste macchine devono funzionare sotto carichi elevati prolungati, resistere alla corrosione e resistere all'esposizione al materiale abrasiva.

Ruoli chiave:

• Operazioni di perforazione e noiose
• Sistemi di sospensione nei camion di trasporto
• Attrezzatura rocciosa e schiacciante

Requisiti di progettazione:

• Valutazioni ad alta pressione per la perforazione profonda
• Rivestimenti resistenti alla corrosione per esposizione chimica
• Sigillo extra durevoli per gestire la polvere abrasiva

Utilizzare in presse industriali

Le presse idrauliche utilizzate nella produzione, nella formazione dei metalli e nel riciclaggio si basano su cilindri idraulici per applicare un'enorme pressione per la modellatura o la composizione dei materiali. Questi cilindri devono offrire una forza precisa e coerente attraverso a lungo cicli.

Ruoli chiave:

• Applicazioni di forgiatura e timbratura
• Compattazione del materiale nei sistemi di riciclaggio
• Formazione e morire di componente

Requisiti di progettazione:

• Aste di precisione per l'azione fluida
• Tappi di estremità e cuscinetti rinforzati per stabilità
• Sigillo resistenti alla temperatura per ambienti riscaldati

Considerazioni sul design per cilindri pesanti

La selezione o la progettazione di cilindri idraulici pesanti richiede attenzione alle prestazioni, alla durata e ai fattori di sicurezza:

• Capacità di pressione: Deve resistere a pressioni sostenute e di picco senza deformazione o perdita.
• Vita ciclo: Le operazioni ad alta frequenza richiedono cilindri valutati per una durata a lungo termine e un'usura minima.
• Selezione del materiale: L'acciaio in lega, il trattamento termico e l'indurimento superficiale sono spesso utilizzati per migliorare la resistenza e la longevità.
• Tecnologia SEAL: I sistemi di tenuta avanzati impediscono perdite interne ed esterne e gestiscono un movimento ad alta velocità.
• Configurazione di montaggio: Lo stile di montaggio deve supportare carichi pesanti e consentire un funzionamento stabile in alta forza.

I cilindri idraulici pesanti sono la forza trainante dietro la potenza e la precisione delle attrezzature su larga scala. Il loro ruolo è fondamentale per garantire funzionamento regolare, massima produzione e sicurezza dell'operatore in alcuni degli ambienti industriali più impegnativi del mondo.

Considerazioni chiave quando si sceglie un file Cilindro idraulico

La selezione del cilindro idraulico giusto è essenziale per ottenere prestazioni affidabili, ridurre al minimo i tempi di inattività e garantire la sicurezza del sistema. Sia che il cilindro sia utilizzato in una gru, miniera o stampa industriale, è necessario valutare diversi fattori tecnici e ambientali per abbinare il cilindro ai suoi requisiti di applicazione.

Capacità di carico

Determinare la capacità di carico richiesta:
La capacità di carico si riferisce alla massima forza che un cilindro idraulico può esercitare in modo sicuro. Questo dipende dall'area del pistone e dalla pressione del sistema. Il calcolo in modo accurato dei requisiti di carico, compresi i carichi statici e dinamici, garantisce che il cilindro possa eseguire senza deformazione o guasto.

Fattori di sicurezza:
Un adeguato margine di sicurezza, in genere da 1,5 a 2 volte il carico di lavoro previsto, è integrato nel design per compensare stress imprevisti, carichi di shock e fatica nel tempo. I requisiti di carico sottostima possono portare a usura prematura o fallimento catastrofico.

Pressione operativa

Abbinamento del cilindro alla pressione del sistema:
I sistemi idraulici funzionano a vari intervalli di pressione a seconda dei macchinari e del compito. I sistemi industriali comuni vanno da 2.000 a 5.000 psi, mentre le applicazioni specializzate possono superare questo. I cilindri devono essere valutati per resistere non solo alla normale pressione operativa ma anche a picchi di pressione.

Valutazioni di pressione e margini di sicurezza:
I produttori in genere elencano la massima pressione nominale, compresi i margini di sicurezza integrati. È importante garantire che tutti i componenti - cilindri, guarnizioni, raccordi - possono gestire la pressione designata senza rischio di perdite o scoppi.

Lunghezza della corsa

Calcolo della durata della corsa necessaria:
La lunghezza della corsa è la distanza che l'asta del pistone viaggia da completamente retratto a completamente esteso. Questo deve essere accuratamente calcolato in base al movimento richiesto dall'applicazione. I colpi eccessivamente lunghi in un design compatto possono causare flessione o instabilità dell'asta.

Impatto sul design del cilindro:
I colpi più lunghi possono richiedere guide o supporti dell'asta per evitare la deformazione. I cilindri telescopici vengono spesso utilizzati quando i vincoli di spazio limitano la capacità di utilizzare un lungo cilindro a stadio singolo.

Stile di montaggio

Diverse opzioni di montaggio:
I cilindri idraulici sono disponibili in diverse configurazioni di montaggio, tra cui:

• Monte della flangia: Offre posizionamento rigido e fisso, adatto per l'applicazione di forza a quote.
• Clevis Mount: Consente il movimento di pivot, ideale per i collegamenti o dove è necessario il movimento angolare.
• Trunnion Mount: Adatto per applicazioni che richiedono percorsi da lato a lato o percorsi di movimento complessi.

Selezione dello stile di montaggio appropriato:
La scelta dipende dal modello di movimento, dalla direzione del carico e dall'allineamento dei componenti della macchina. Il montaggio corretto riduce l'usura e impedisce il carico laterale, che può danneggiare il cilindro e le sue guarnizioni.

Fattori ambientali

Temperatura, corrosione e altre considerazioni ambientali:
I cilindri idraulici possono funzionare in condizioni estreme, come temperature di congelamento, calore elevato, ambienti di acqua salata o polvere abrasiva. Questi fattori influenzano la selezione del materiale del cilindro, la composizione della tenuta e i trattamenti superficiali.

Selezione del materiale per ambienti difficili:

• Acciaio inossidabile o aste cromate: Migliorare la resistenza alla corrosione
• Rivestimenti nichel o epossidici: Proteggere dall'esposizione chimica
• Sigilli ad alta temperatura: Mantenere le prestazioni sotto stress termico
• Tergicristalli e raschiatori: Tieni i detriti fuori dal cilindro interni

La scelta del cilindro idraulico giusto implica molto più di una semplice corrispondenza di dimensioni. Richiede un'analisi completa del carico meccanico, della pressione del sistema, dell'esposizione ambientale, del profilo di movimento e della sicurezza operativa. Investire in un cilindro ben specificato aiuta a migliorare le prestazioni del sistema, prolungare la durata delle attrezzature e ridurre i costi operativi a lungo termine.

Manutenzione del cilindro idraulico

Una corretta manutenzione è fondamentale per garantire le prestazioni affidabili e la durata di servizio estesa dei cilindri idraulici, in particolare in ambienti esigenti come cantieri, impianti di produzione e operazioni di estrazione. Un cilindro idraulico ben mantenuto non solo riduce il rischio di fallimento, ma migliora anche l'efficienza e riduce i costi operativi.

Procedure di ispezione regolari

Le ispezioni visive e funzionali di routine aiutano a rilevare i primi segni di usura o malfunzionamento. I controlli comuni includono:

• Condizione di sigillo: Cerca segni di perdite, cracking o deformazioni attorno all'asta e alle guarnizioni della ghiandola.
• Superficie dell'asta: Ispezionare il punteggio, la vaiolatura o la corrosione, che possono danneggiare guarnizioni interne o compromettere il funzionamento del cilindro.
• Punti di montaggio: Verificare la presenza di problemi di allineamento, bulloni sciolti o segni di stress strutturale attorno alle aree di montaggio.
• Connessioni per tubo: Assicurarsi che le linee idrauliche siano strette e libere da perdite o abrasione.

L'ispezione regolare dovrebbe seguire un programma definito in base alle ore operative o agli intervalli di calendario, a seconda dell'utilizzo dell'attrezzatura.

Le migliori pratiche di lubrificazione

Sebbene la maggior parte dei cilindri idraulici siano auto-lubrificati dal fluido idraulico, alcuni componenti, come i perni di Clevis o i supporti del trunnione, possono richiedere una lubrificazione manuale periodica.

• Utilizzare grasso raccomandato dal produttore: I lubrificanti incompatibili possono degradare i sigilli o influenzare le prestazioni.
• Pulire prima di lubrificare: Le particelle di sporco o abrasive devono essere rimosse da raccordi e giunti prima di applicare il grasso.
• Evita l'eccessiva lubrificazione: Il grasso in eccesso può attirare polvere e detriti, accelerando l'usura piuttosto che prevenirla.

Il mantenimento della corretta lubrificazione riduce al minimo l'attrito, migliora il controllo del movimento e impedisce il contatto da metallo a metallo che porta a un'usura prematura.

Suggerimenti di manutenzione preventiva

La manutenzione preventiva va oltre le riparazioni reattive affrontando potenziali problemi prima di portare al fallimento. Le migliori pratiche includono:

• Pulizia fluida: Il fluido idraulico contaminato è una delle principali cause di insufficienza del cilindro. Sostituire regolarmente i filtri e controllare la qualità del fluido.
• Cicli di sostituzione del sigillo: Sostituire le guarnizioni in modo proattivo durante i tempi di inattività programmati per evitare interruzioni non pianificate.
• Controlli di allineamento: Il disallineamento può causare il carico laterale, portando a usura irregolare su aste e guarnizioni.
• Misure protettive: Installare soffietti o scudi in ambienti in cui sono prevalenti polvere, fango o detriti.
• Controlli ambientali: Utilizzare riscaldatori, dispositivi di raffreddamento o involucri di isolamento quando si opera a temperature estreme per mantenere la viscosità dei fluidi all'interno di gamme ottimali.

Un approccio preventivo non solo mantiene i sistemi idraulici funzionanti senza intoppi, ma contribuisce anche alla sicurezza degli operatori e alle operazioni economiche.

La manutenzione costante è la base dell'affidabilità del sistema idraulico. Stabilendo un chiaro piano di manutenzione che includa ispezioni, lubrificazione e misure preventive, i proprietari di attrezzature possono estendere significativamente la durata della durata dei cilindri idraulici e ridurre la probabilità di tempi di inattività non pianificati o costosi guasti.

Risoluzione dei problemi di cilindro idraulico comuni

Anche con un'adeguata progettazione e manutenzione di routine, i cilindri idraulici possono riscontrare problemi di prestazione nel tempo. Riconoscere segnali di avvertimento precoce e comprendere le loro cause alla radice aiuta a impedire a piccoli problemi di intensificare in costosi guasti. Di seguito sono riportati alcuni dei problemi di cilindro idraulico più comuni e come affrontarli in modo efficace.

Identificare questioni comuni

1. Perdite del fluido idraulico:
Le perdite attorno all'asta, alle porte o alle guarnizioni sono tra i problemi più frequenti. Questi possono essere causati da guarnizioni usurate, graffi sull'asta, installazione impropria o pressione interna eccessiva.

2. Operazione lenta o a scatti:
I cilindri che si muovono in modo irregolare o più lento del solito possono essere a che fare con perdite interne, aria intrappolata, fluido contaminato o guarnizioni danneggiate.

3. Drift del cilindro:
Quando un cilindro si estende o si ritrae da solo senza input, è spesso dovuto al bypass interno (fluido che perde oltre la tenuta del pistone), valvole difettose o pressione errata del sistema.

4. Surriscaldamento:
Una generazione di calore eccessiva può ridurre la viscosità del fluido e danneggiare le guarnizioni. Le cause includono un'alta pressione del sistema, sovraccarico o scarsa dissipazione del calore.

5. Deformazione o punteggio dell'asta:
Un'asta piegata o punteggiata indica il carico laterale, il disallineamento o la contaminazione. Ciò può portare a danni alla tenuta, perdite ed eventuali guasti al cilindri.

6. Contaminazione esterna:
Mud, polvere o sostanze chimiche sulla superficie dell'asta può essere tirato nel cilindro durante la retrazione, accelerando l'usura interna.

Risoluzione dei problemi

Passaggio 1: ispezione visiva
Controllare il cilindro per danni visibili, perdite di olio, disallineamenti di montaggio e contaminanti. Presta particolare attenzione all'asta, ai sigilli e ai raccordi.

Passaggio 2: test di pressione
Prova la pressione idraulica sulle porte del cilindro per determinare se il problema proviene dal cilindro stesso o dal più ampio sistema idraulico.

Passaggio 3: valutazione del sigillo
Ispezionare i sigilli interni se il cilindro è smontata. Cerca appiattimento, cracking, gonfiore o estrusione, segni che indicano incompatibilità o usura dei fluidi.

Passaggio 4: controlla l'allineamento e il montaggio
Verificare che il cilindro sia correttamente allineato con la direzione di carico e che hardware di montaggio sia sicuro e intatto.

Passaggio 5: analizzare le condizioni del fluido
Controllare il fluido idraulico per scolorimento, particelle metalliche o contaminazione. Il fluido sporco o degradato deve essere sostituito e i filtri esaminati.

Quando riparare rispetto a sostituire

Ripara quando:

• Il problema è limitato a sigilli, cuscinetti o usura di superficie.
• La canna e l'asta del cilindro sono strutturalmente intatti.
• I tempi di inattività e i costi di riparazione sono gestibili.
• È disponibile un kit di riparazione per il modello del cilindro.

Sostituire quando:

• L'asta è gravemente piegata o segnata.
• Il cilindro ha una vasta corrosione o cracking a fatica.
• Approccio ai costi di riparazione o superare il costo di sostituzione.
• Le prestazioni non possono essere ripristinate in modo affidabile attraverso le riparazioni.

Sapere quando riparare e quando sostituire un cilindro è un equilibrio tra costo, tempo e rischio. Un intervento rapido e una corretta diagnostica possono ridurre i tempi di inattività del sistema complessivi e prevenire i danni relativi ai componenti.

Riparazione del cilindro idraulico

Nel tempo, i cilindri idraulici possono subire usura e danni che richiedono più della manutenzione di routine. La riparazione di un cilindro idraulico può ripristinare le sue prestazioni ed estendere la sua vita operativa, spesso a un costo inferiore rispetto alla piena sostituzione. A seconda della gravità e della natura del problema, le riparazioni possono variare dalla semplice sostituzione della guarnizione alla richindizionamento completo della canna o al recondizionamento della canna.

Tecniche di riparazione di base

1. Smontaggio:
Inizia scollegando in modo sicuro il cilindro dal sistema idraulico e rimuovendolo dall'attrezzatura. Pulire accuratamente l'esterno per prevenire la contaminazione. Smontare con cura l'unità, notando l'orientamento dei componenti per un rimontaggio accurato.

2. Ispezione dei componenti:
Ogni componente - Piston, asta, guarnizioni, barilotto del cilindro e ghiandola - dovrebbe essere ispezionato per l'usura, la deformazione, la corrosione o le crepe. Gli strumenti di ispezione comuni includono pinze, micrometri e indicatori di quadrante.

3. Lucidatura e pulizia:
I graffi minori sulle aste possono spesso essere lucidati usando abrasivi a grana fine. La pulizia delle superfici interne è essenziale per rimuovere le particelle di metallo, i fanghi o i residui di fluidi degradati.

4. Sostituzione di parti usurate:
Le foche, le boccole e gli anelli di usura danneggiati o usurati devono essere sostituiti utilizzando kit approvati dal produttore. Se l'asta è contrapposta o piegata, potrebbe richiedere raddrizzamento o riaffioramento.

5. Riassemblaggio e test:
Dopo aver sostituito le parti necessarie, riassemblare il cilindro seguendo le specifiche di coppia adeguate. Condurre un test di pressione o test per verificare l'integrità della tenuta e il funzionamento regolare prima di reinstallare il cilindro.

Sostituzione del sigillo

L'insufficienza del sigillo è uno dei motivi più comuni per il malfunzionamento del cilindro idraulico. La sostituzione di guarnizioni è in genere una riparazione economica che può ripristinare le prestazioni e prevenire perdite.

Tipi di sigilli da sostituire:

• SEIL ROD: Impedire al fluido di perdere il cilindro.

• Sigili del pistone: Mantenere la pressione tra le camere del cilindro.

• Terliette di tergicristallo: Rimuovere i contaminanti dall'asta mentre si ritira.

• O-ring e anelli di backup: Fornire ulteriore sigillatura su giunti critici.

Best practice:

• Usa sempre i sigilli che corrispondono alle specifiche originali.

• Pulisci le scanalature di guarnite e ispeziona Nicks o Burr prima di installare nuove guarnizioni.

• Lubrificare le guarnizioni con fluido idraulico compatibile prima di riassemblaggio per evitare avviamenti a secco.

Quando cercare servizi di riparazione professionale

Mentre le riparazioni di base possono essere eseguite internamente con gli strumenti e l'esperienza giusti, alcune situazioni richiedono attenzione da esperti:

• Danno grave: Il punteggio profondo su aste, barili spezzati o tappi terminali rotti spesso richiedono lavorazione o saldatura specializzate.

• Requisiti di precisione: I cilindri in attrezzature ad alta precisione o applicazioni critiche per la sicurezza devono essere riparati e testati da tecnici certificati.

• Cilindri personalizzati: Le riparazioni per cilindri personalizzati o non comuni possono comportare l'approvvigionamento di parti specializzate o componenti di ingegneria inversa.

• Test e certificazione: I negozi professionali spesso forniscono test post-riparazione (test di pressione, controlli di perdite) e offrono garanzie sul loro lavoro.

La collaborazione con un servizio di riparazione idraulico esperto può ridurre il rischio di riparazioni improprie e garantire che il cilindro soddisfi le specifiche OEM e gli standard di sicurezza.

La riparazione del cilindro idraulico tempestiva ed efficace può ripristinare le prestazioni, ridurre i tempi di inattività delle attrezzature ed estendere la durata della durata di preziosi macchinari. Sapere quali problemi possono essere gestiti internamente e quali richiedono competenze professionali è la chiave per la gestione dell'efficienza operativa a lungo termine.

Produttori di cilindri idraulici migliori

Quando l'affidabilità, la sicurezza e le prestazioni non sono negoziabili, è essenziale scegliere cilindri idraulici da produttori di fiducia. I fornitori affidabili non solo forniscono prodotti di alta qualità, ma offrono anche supporto ingegneristico, servizi di personalizzazione e funzionalità logistiche globali. Di seguito sono riportati alcuni dei principali produttori dell'industria dei cilindri idraulici, riconosciuti per la loro innovazione, durata e conformità agli standard internazionali.

Parker Hannifin

Panoramica:
Parker è un leader globale nelle tecnologie di movimento e controllo, che offre una vasta gamma di cilindri idraulici per applicazioni industriali e mobili. I loro cilindri sono noti per ingegneria di precisione, durata e supporto per ambienti ad alta pressione.

Offerte dei prodotti:

• Cilindri saldati industriali pesanti
• Cilindri di cravatta nfpa
• Cilindri progettati su misura per i settori minerario, marino e petrolifero e gas

Bosch Rexroth

Panoramica:
Bosch Rexroth offre un portafoglio completo di attuatori idraulici, tra cui soluzioni di cilindri standard e personalizzate. I loro prodotti soddisfano standard di qualità internazionali e sono utilizzati in settori come energia, infrastrutture e macchinari pesanti.

Offerte dei prodotti:

• Cilindri di tipo mulino e cravatta
• Cilindri telescopici per applicazioni mobili
• Cilindri intelligenti con sensori di posizione integrati

Hidraulics Caterpillar

Panoramica:
Caterpillar produce cilindri idraulici per impieghi pesanti per la propria linea di attrezzature per l'edilizia e le minerali, ma fornisce anche OEM a livello globale. Questi cilindri sono progettati per la durata in condizioni estreme.

Offerte dei prodotti:

• Cilindri robusti per dozzine, caricatori ed escavatori
• Sistemi di tenuta di lunga durata e aste resistenti alla corrosione
• Servizi di rigenerazione e riparazione

Eaton Idraulics

Panoramica:
Eaton offre cilindri idraulici ad alte prestazioni su misura per i sistemi mobili e industriali. Con una forte enfasi sull'affidabilità, i loro cilindri sono utilizzati nelle industrie agricole, marine e aerospaziali.

Offerte dei prodotti:

• Cilindri industriali di grande bore
• Cilindri di apparecchiature mobili compatte
• Attuatori ad alta velocità e ad alto ciclo

Industrie idratech

Panoramica:
Specializzati in cilindri idraulici su larga scala e personalizzati, Hydratech Industries serve settori come energia eolica, perforazione offshore e trasporto pesante. Sono noti per la loro competenza ingegneristica e supporto per la progettazione specifica del progetto.

Offerte dei prodotti:

• Cilindri di grandi diametro e a lungo
• Cilindri del campo idraulico per turbine eoliche
• Cilindri per gru offshore e sistemi di jacking

Ligon Industries

Panoramica:
Come uno dei più grandi fornitori nordamericani di cilindri idraulici, Ligon opera attraverso una rete di aziende, ognuno dei quali serve mercati di nicchia. La loro flessibilità e reattività li rendono un fornitore preferito per soluzioni personalizzate e OEM.

Offerte dei prodotti:

• Codici saldati e cilindri
• Cilindri telescopici per veicoli di dump e rifiuti
• Brevi tempi di consegna per la produzione personalizzata

Questi produttori rappresentano una sezione trasversale del mercato dei cilindri idraulici, dai cilindri standardizzati di produzione di massa a unità altamente personalizzate per applicazioni complesse. La selezione di un produttore prevede la considerazione non solo le specifiche del prodotto, ma anche il supporto tecnico, le reti di servizi globali e la capacità di soddisfare i requisiti di conformità o certificazione.

Tendenze future nella tecnologia del cilindro idraulico

Mentre le industrie si spingono verso macchinari più efficienti, intelligenti e consapevoli, la tecnologia del cilindro idraulico continua a evolversi. I progressi nei materiali, l'integrazione dell'elettronica e l'ottimizzazione del design stanno modellando il futuro di questi componenti critici. Di seguito sono riportate le tendenze chiave che dovrebbero influenzare lo sviluppo e l'applicazione del cilindro idraulico negli anni a venire.

Progressi nei materiali e nei trattamenti superficiali

Per soddisfare le richieste di prestazioni più elevate ed estendere la durata di servizio, i produttori stanno adottando materiali avanzati e tecnologie di superficie:

• Leghe ad alta resistenza: L'uso di acciaio e materiali compositi trattati con calore aumenta la capacità di carico senza aggiungere peso eccessivo.
• Rivestimenti resistenti alla corrosione: Le alternative cromate come le aste nichelato o rivestite in ceramica offrono una maggiore resistenza all'usura, ai prodotti chimici e al degrado ambientale.
• Rivestimenti a bassa frizione e materiali di tenuta: Nuovi polimeri e materiali sintetici riducono la perdita di energia e migliorano la levigatezza di movimento ad alta pressione.

Queste innovazioni materiali contribuiscono a intervalli di manutenzione più lunghi e a un funzionamento più affidabile in condizioni di uso duro o continuo.

Cilindri idraulici intelligenti e integrazione dell'IoT

Con il crescente uso delle tecnologie di industria 4.0, i cilindri idraulici sono sempre più integrati con sensori e sistemi di controllo per consentire il monitoraggio e l'automazione in tempo reale.

• Sensori di posizione e pressione: I sensori incorporati forniscono un feedback continuo sulla posizione del pistone, la forza di carico e la pressione, migliorando l'accuratezza e la sicurezza.
• Monitoraggio delle condizioni: I cilindri intelligenti rilevano i primi segni di usura, perdite o sovraccarico, consentendo la manutenzione predittiva e minimizzando i tempi di inattività.
• Diagnostica remota: I cilindri collegati trasmettono i dati operativi a sistemi centralizzati per il monitoraggio delle prestazioni e la risoluzione dei problemi remoti.

Queste caratteristiche sono particolarmente preziose in settori come mining, logistica, aerospaziale e produzione automatizzata, dove il tempo di attività e la precisione sono mission-critical.

Miglioramenti dell'efficienza energetica

Ridurre il consumo di energia nei sistemi idraulici è diventato una priorità a causa dell'aumento dei costi operativi e delle preoccupazioni ambientali.

• Idraulica per il rilevamento del carico: I sistemi adattivi regolano il flusso e la pressione del fluido per abbinare la domanda di carico, riducendo il consumo di energia in eccesso.
• Design del cilindro leggero: I materiali migliorati e l'ottimizzazione strutturale aiutano a ridurre il peso, che a sua volta riducono i requisiti di energia nelle apparecchiature mobili.
• Sistemi ibridi elettroidraulici: L'integrazione delle unità elettriche con attuatori idraulici migliora il controllo e riduce la perdita di energia rispetto ai sistemi tradizionali.

Questi progressi mirano a rendere i cilindri idraulici più sostenibili mantenendo o migliorando le prestazioni nelle applicazioni esigenti.

Personalizzazione e design modulare

Le attrezzature moderne richiedono spesso soluzioni su misura anziché componenti standard. I produttori si stanno muovendo verso disegni di cilindri più modulari e personalizzabili:

• Piattaforme cilindri configurabili: I clienti possono specificare dimensioni del foro, lunghezza della corsa, stile di montaggio e pacchetti di sensori da un set di opzioni standardizzato.

• Soluzioni specifiche dell'applicazione: Dai cilindri compatti per sistemi limitati allo spazio ai cilindri di grandi dimensioni per le operazioni offshore, la personalizzazione consente un migliore allineamento con esigenze funzionali.

Questo spostamento verso la modularità riduce i tempi di consegna e rende più accessibili soluzioni ad alte prestazioni in tutti i settori.

I cilindri idraulici non sono più solo semplici dispositivi meccanici. Man mano che le tecnologie intelligenti e le pratiche di ingegneria sostenibili diventano più integrate nei sistemi industriali, i cilindri idraulici si stanno evolvendo in componenti intelligenti, efficienti e consapevoli dell'applicazione. Queste innovazioni promettono di migliorare le prestazioni, ridurre i costi operativi e aprire nuove possibilità attraverso la costruzione, la produzione, l'energia e oltre.

Conclusione

I cilindri idraulici sono componenti fondamentali in gru e macchinari per impieghi pesanti, fornendo la forza lineare e il movimento preciso richiesto per il sollevamento, la spinta e il posizionamento complessi. Comprendere i vari tipi, come cilindri a recitazione singola, a doppia recitazione, telescopica, saldata e di legame, nella selezione della soluzione giusta per applicazioni specifiche.

I cilindri idraulici di gru devono soddisfare rigorose richieste di capacità di carico, sicurezza e resistenza ambientale, mentre i cilindri per impieghi pesanti nelle pressioni della terra, minerario e industriali richiedono durata, resistenza alla pressione e sigillatura affidabile. La selezione di un cilindro idraulico implica attentamente la considerazione dei requisiti di carico, delle pressioni operative, della lunghezza della corsa, dello stile di montaggio e dei fattori ambientali per garantire prestazioni e longevità ottimali.

La manutenzione regolare, comprese le ispezioni, la lubrificazione e le cure preventive, svolge un ruolo fondamentale nella prevenzione di problemi comuni come perdite, funzionamento lento e danni alle basi. Risoluzione tempestiva dei problemi e riparazioni, fatte internamente o da servizi professionali, contribuiscono a evitare costosi tempi di inattività ed estendere la durata del cilindro.

La collaborazione con produttori affidabili garantisce l'accesso a componenti di qualità progettati per condizioni impegnative e supportate dal supporto tecnico. Guardando al futuro, i progressi nei materiali, l'integrazione dei sensori intelligenti, l'efficienza energetica e la progettazione modulare stanno spingendo l'evoluzione dei cilindri idraulici in soluzioni più intelligenti, più efficienti e personalizzabili.

Selezionando il cilindro idraulico appropriato e mantenendolo in modo efficace, gli operatori possono migliorare le prestazioni delle attrezzature, migliorare la sicurezza e ridurre i costi operativi: fattori key nel successo di qualsiasi applicazione per manutenzione o gru.
