Quali sono i cilindri idraulici pesanti più comunemente usati?

Cilindri idraulici pesanti sono componenti vitali nei macchinari in cui sono richieste una forza alta e un'attuazione affidabile. Questi cilindri convertono l'energia idraulica in forza meccanica per eseguire compiti di sollevamento, spinta, tiro e pressione in condizioni impegnative. Mentre esistono diversi tipi di cilindri idraulici, quelli più comunemente usati in applicazioni per impieghi gravi includono cilindri del corpo saldato, cilindri telescopici e cilindri di tiro. Tra questi, i cilindri idraulici del corpo saldato sono di gran lunga gli ambienti mobili e industriali a causa della loro forza, compattezza e adattabilità.

Cilindri idraulici del corpo saldato
I cilindri idraulici saldati sono la scelta più diffusa per macchinari per impieghi pesanti come escavatori, bulldozer, gru e raccoglitori agricoli. In questo design, la canna del cilindro viene saldata direttamente ai tappi di estremità, eliminando la necessità di tiro esterni. Questa costruzione crea un'unità più compatta e robusta che è più adatta per ambienti difficili in cui lo spazio è limitato e l'attrezzatura è esposta a vibrazioni e impatto costanti.

I vantaggi chiave dei cilindri saldati includono:
Capacità di pressione più elevata: in genere operano a pressioni fino a 3000–5000 psi o più.
Design compatto: senza tiro tie, questi cilindri possono adattarsi a spazi più stretti.
Durabilità migliorata: la costruzione saldata offre una maggiore resistenza ai fattori di stress ambientali come sporcizia, acqua e materiali corrosivi.
Configurazioni personalizzabili: questi cilindri possono essere progettati con stili di montaggio specializzati, guarnizioni, porte e lunghezze della corsa per soddisfare le esigenze specifiche delle apparecchiature industriali o mobili.
I cilindri saldati sono generalmente più impegnativi da smontarsi per la riparazione rispetto ai tipi di pareggio, ma la loro lunga durata e alta resistenza li rendono ideali per applicazioni continue.

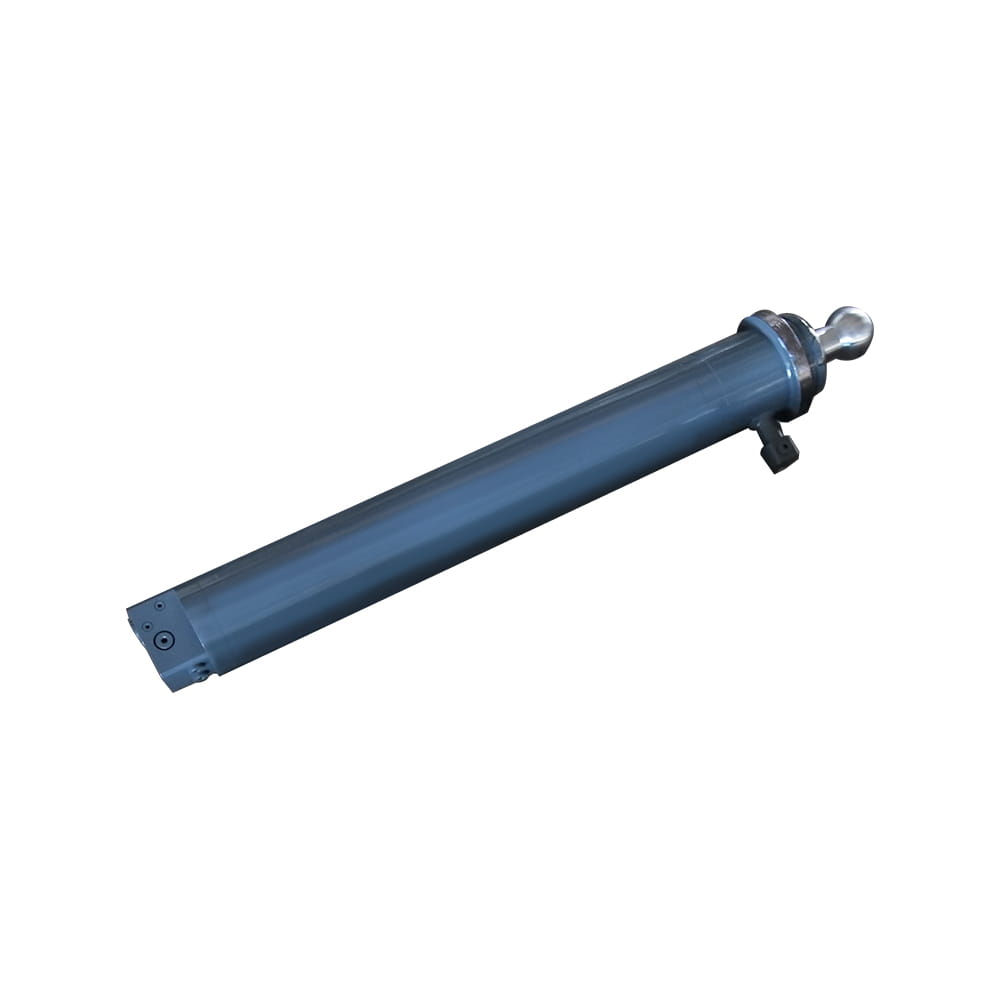

Cilindri idraulici telescopici
I cilindri idraulici telescopici, noti anche come cilindri a più stadi, sono un altro tipo comune utilizzato nelle operazioni pesanti, specialmente quando è richiesto un lungo ictus a una lunghezza retratta limitata. Questi cilindri sono costituiti da una serie di tubi nidificati o "stadi" che si estendono in sequenza, consentendo una lunga estensione complessiva rispetto alla loro lunghezza chiusa.

Le applicazioni tipiche includono:
Dump Trucks e rimorchi: per sollevare letti durante lo scarico.
Piattaforme di sollevamento mobili: dove è necessaria una portata estesa ma lo spazio di installazione è limitato.
Sistemi di inclinazione industriale: per la movimentazione di materiali per impieghi pesanti.
Il vantaggio principale dei cilindri telescopici è la loro capacità di fornire un lungo colpo in un pacchetto compatto. Tuttavia, il loro design a più stadi significa anche più complessità, costi più elevati e maggiore manutenzione rispetto ai cilindri a stadio singolo.

Cilindri idraulici tie-rod
I cilindri di tiraggio sono spesso utilizzati in applicazioni pesanti, in particolare nei sistemi di produzione e di automazione industriali. Presentano una canna chiusa tra due tappi terminali tenuti insieme da aste di acciaio ad alta resistenza. Questi cilindri sono standardizzati nelle linee guida ISO e NFPA, rendendoli altamente intercambiabili e facili da assistere.

I vantaggi chiave includono:
Facilità di manutenzione: i cilindri di tiraggio possono essere smontati e serviti con strumenti standard.
Dimensionamento standardizzato: li rende adatti alla progettazione di macchine modulari.
Prestazioni affidabili: specialmente in ambienti interni controllati.
Mentre i cilindri di tiraggio possono anche essere utilizzati in applicazioni esterne per impieghi pesanti, sono generalmente meno compatti e non resistenti a condizioni esterne dure come cilindri saldati. Di conseguenza, sono più comuni nelle presse, nella produzione di macchinari e nei sistemi idraulici basati su fabbrica piuttosto che nelle apparecchiature mobili fuoristrada.

Confronto delle applicazioni
I macchinari di costruzione come escavatori e caricatori si basano principalmente su cilindri idraulici saldati per la loro resistenza superiore all'usura e all'impatto, nonché la loro capacità di essere integrati in spazi strutturali stretti.
Attrezzature agricole come aratri, mietitrici e balle usano anche cilindri saldati per il sollevamento, lo sterzo e la regolazione degli attacchi.
Gli impianti di mining e perforazione utilizzano cilindri saldati e telescopici a seconda delle dimensioni e della portata necessarie per compiti specifici.
Le presse industriali, le macchine per stampaggio a iniezione e le apparecchiature di automazione utilizzano spesso cilindri di tiro a causa della facilità di standardizzazione e manutenzione.
I veicoli per il trasporto e il materiale di scarico, come i cassonetti e i compattatori dei rifiuti, dipendono spesso dai cilindri telescopici per gestire il sollevamento a forza alta con dimensioni del cilindro compatto.

Perché i cilindri saldati sono i più comuni
Tra tutti i tipi, i cilindri del corpo saldati rimangono i cilindri idraulici pesanti più comunemente usati perché offrono un equilibrio ideale di elevata capacità di carico, affidabilità e flessibilità di progettazione. La loro capacità di funzionare in ambienti sporchi e robusti e la loro compatibilità con configurazioni personalizzate li rende la scelta predefinita nella maggior parte dei settori impegnativi. Inoltre, i progressi nella tecnologia, i rivestimenti e i trattamenti superficiali hanno ulteriormente aumentato la durata della vita e l'affidabilità operativa.

Mentre i cilindri telescopici e tie-rod svolgono ciascuno ruoli importanti nei sistemi idraulici pesanti, i cilindri idraulici saldati sono l'opzione più utilizzata e versatile. La loro resistenza superiore, la progettazione compatta e l'adattabilità a condizioni estreme li rendono lo standard per la maggior parte delle applicazioni mobili e industriali. Quando si selezionano un cilindro idraulico per un'attività specifica, gli ingegneri devono considerare fattori come la lunghezza della corsa, la valutazione della pressione, i requisiti di montaggio, le esigenze di manutenzione e l'esposizione ambientale. Ma per le applicazioni in cui sono necessarie la massima durata e prestazioni, i cilindri saldati offrono costantemente risultati affidabili a lungo termine.
